Cur i bhfeidhm agus saintréithe soláthar cumhachta CNC DC
Déanann an tionscadal seo staidéar ar dhearadh soláthar cumhachta cliste, ardchruinnithe, agus simplí CNC DC le microcontroller mar chroílár. Rialú Uimhriúil Is ionstraim leictreonach choiteann é soláthar cumhachta DC agus ceann de na feistí a úsáidtear go coitianta i dteicneolaíocht leictreonach, a úsáidtear go forleathan i réimsí amhail ciorcaid, turgnaimh teagaisc, agus taighde eolaíoch. Giniúint nua de Soláthar Cumhachta DC CNC atá deartha le córas microcontroller mar chroílár. Ní hamháin go bhfuil ciorcad simplí, struchtúr dlúth, praghas íseal, agus feidhmíocht níos fearr ann, ach tá an cumas aige freisin sonraí a ríomh agus a rialú ag úsáid micrea -rialaitheoirí, ar féidir leo deireadh a chur le hearráidí de bharr ciorcaid aschur agus a laghdú. Déantar an voltas aschuir agus an sruth teoranta a ionchur trí mhéarchlár. Tá cuma an tsoláthair cumhachta go hálainn, éasca le feidhmiú, agus tá luach ard aige. Tá dhá fheidhm cosanta agus aláraim ró-ualaigh aige freisin, rud a fhágann go bhfuil sé oiriúnach go háirithe d'iarratais ard-bheachtais éagsúla.

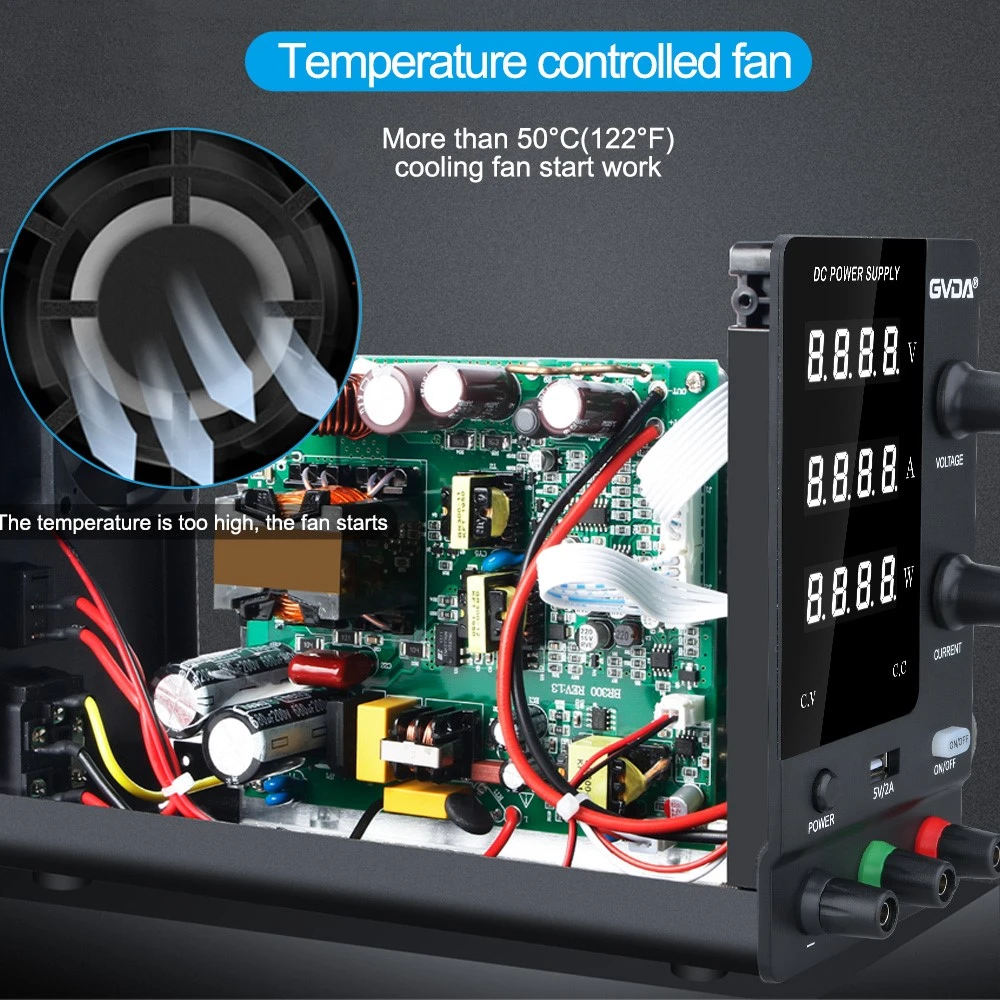

Dearadh ciorcaid crua -earraí
Tá comhdhéanamh soláthair cumhachta CNC DC simplí. Tá cúig chuid sa soláthar cumhachta CNC DC: cuid soláthair cumhachta cobhsaithe, cuid taispeána digiteach, cuid aschuir, cuid CNC, agus "+" agus "-" cnaipí.
Ciorcad aonaid a dhearadh
Tá an ciorcad aschuir comhdhéanta de rialtóir aschuir seasta trí chríochfort 7805, aimplitheoir oibríochtúil A, agus ciorcad DAC. Sa chiorcad seo, u 23=5 v, uo=u {23+ u3. Má tá aschur an DAC -5 v go {+4. 9v, ansin uo =0 go 9.9v. Ráthaítear go mbeidh feidhmíocht chobhsaithe voltais an chiorcaid seo 7805, agus tá an voltas céimnithe á rialú ag ionchur digiteach an DAC. Braitheann cruinneas voltas aschuir an chiorcaid seo ar earráid an voltais aschuir 7805; An earráid rianaithe aimplitheoirí oibríochtúla agus neamh -chomhtháthú na DACanna. Baineann earráid an luacha chéim go díreach le líon na ngiotán sa DAC.
Áirítear leis na feidhmeanna ar chóir don chuid CNC: voltas aschuir réamhshocraithe, agus an cumas (+) (+) a chur leis an modh oibre "céim" nó "scanadh" a chur leis. Ba chóir go ndéanfadh aschur na coda rialaithe uimhriúla na lasca éagsúla den líonra friotóra dhigitigh a rialú go díreach.
Tagraíonn microcontrollers (MCUS), ar a dtugtar microcontrollers aon-sliseanna freisin, do chiorcad rialaithe uimhriúil an MCU. Tá go leor cineálacha sliseanna MCU ann, agus ba cheart go ndéanfadh roghnú sliseanna machnamh ar fhachtóirí amhail praghas, bogearraí aibí, agus riachtanais fheidhmiúla a chomhlíonadh. Dá bhrí sin, úsáideann an dearadh seo an microcontroller 80C31.
Seolann dhá chód bcd cód luachanna réamhshocraithe ionchuir chuig an gcalafort comhthreomhar MCU, agus cuireann dhá chiorcad taispeána LED luachanna uimhriúla (voltas aschuir) trí chalafort sraitheach MCU. Braitear na cnaipí "+" agus "-" ar leithligh ag an gcalafort comhthreomhar. Faigheann an DAC sonraí a tharchuireann an bus sonraí MCU agus cinneann sé an voltas aschuir dá réir. Faoi rialú bogearraí, léann an MCU na luachanna réamhshocraithe ar dtús tar éis dó a bheith ag cur suas, cuireann sé chuig an taispeántas iad, agus ag an am céanna, cuireann sé chuig an DAC iad chun an voltas aschuir céanna a ghiniúint. Ansin timthriall go leanúnach le seiceáil an bhfuil na heochracha "+" agus "-" brúite. Má bhraitear preas eochair, cuirfidh sé faoi deara go méadóidh nó go laghdóidh an voltas aschuir agus an voltas aschuir de réir dá réir. Má sháraíonn an cnaipe a bhrúnn an t -am 0.
