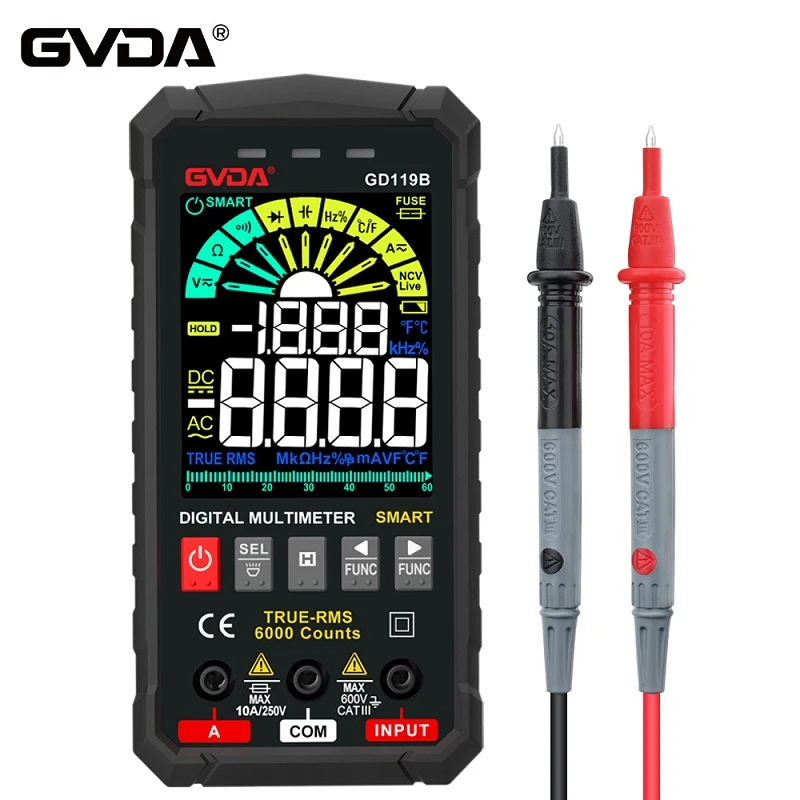

Tréithe Iliméadair agus Ilmhéadair Dhigiteacha -Bhacaithe Dhéa
Taispeántar struchtúr bunúsach multimeter digiteach rialta san fhigiúr. Is é an tiontaire dé-chomhtháthaithe A/D an "croí" d'ilmhéadar digiteach, rud a chuireann ar chumas comharthaí analógacha a thiontú go comharthaí digiteacha. Áirítear ar na ciorcaid fhorimeallacha den chuid is mó tiontairí feidhm, lasca roghnaithe feidhm agus raon, taispeántais LCD nó LED, chomh maith le ciorcaid ascalaithe dordánaí, ciorcaid tiomána, ciorcad braite ar / as, ciorcaid tásc ísealvoltais, pointe deachúil agus siombail (siombail polaraíochta, etc.) ciorcaid tiomána.
Is é an tiontaire A/D croí an iliméadair dhigitigh, ag baint úsáide as ciorcad iomlánaithe scála mór amháin sliseanna 7106. 7106 glacann sé aschur geata XOR inmheánach, ar féidir leis taispeántais LCD a thiomáint agus tomhaltas leictreoid a shábháil. Is iad seo a leanas a phríomhghnéithe: soláthar cumhachta aonair, raon leathan voltais, úsáid cadhnraí cruachta 9V chun miniaturization na hionstraime a bhaint amach, impedance ionchuir ard, agus úsáid lasca analógacha inmheánacha chun nialasú uathoibríoch agus comhshó polaraíocht a bhaint amach. Is é an míbhuntáiste go bhfuil an luas comhshó A / D mall, ach is féidir leis freastal ar riachtanais na dtomhas leictreach traidisiúnta.
Eolas bunúsach faoi impedance
Sa lá atá inniu ann, tá impedances ciorcad ionchuir an-ard ag formhór na n-iliméadair dhigiteacha a dhíoltar ar an margadh chun córais tionsclaíocha, leictreacha agus leictreonacha a thomhas, go ginearálta níos mó ná 1 megaohm. Níl ort ach a chur, nuair a bhíonn DMM ag tomhas ciorcad, níl tionchar beagnach aige ar fheidhmíocht an chuaird. Agus is é seo go díreach a éilíonn formhór mór na dtomhas, go háirithe do chiorcaid leictreonacha nó rialaithe íogaire. Uirlisí fabhtcheartaithe a úsáideadh roimhe seo, mar shampla iliméadair analógach agus tástálaithe comhla solenoid, go ginearálta bhí impedances ciorcad ionchuir íseal, thart ar 10 kiloohms nó níos ísle. Cé nach gcuireann voltais strae isteach ar na huirlisí seo, níl siad oiriúnach ach chun ciorcaid chumhachta a thomhas nó cásanna eile nuair nach ndéanann impedance ionchuir íseal drochthionchar nó athrú ar fheidhmíocht ciorcad.
Meascán eiseamláireach de dhá chosc ionchuir
Trí úsáid a bhaint as ionstraimí impedance dé, is féidir le teicneoirí fabhtcheartú a dhéanamh ar chiorcaid leictreonacha nó rialaithe íogaire, chomh maith le lochtanna a d'fhéadfadh ciorcaid voltais strae a áireamh, agus is féidir leo a chinneadh go hiontaofa an bhfuil voltas sa chiorcad.
Maidir le tomhais leictreacha caighdeánacha, is fearr go ginearálta ionstraimí ardchallaithe a úsáid mura bhfuil voltais strae i láthair.
I Fluke114, 116, agus 117DMM, tá bac suntasach ar shuíomhanna lasc Vac agus Vdc na hionstraime a úsáidtear go coitianta, ar féidir iad a úsáid le haghaidh tascanna fabhtcheartaithe i bhformhór na gcásanna, go háirithe le haghaidh ualaí leictreonacha íogair. Tugtar Auto-V/LoZ ar fheidhm an bhacainn íseal atá ag Fluke. Ina measc, is ionann Auto-V agus voltas uathoibríoch, ar féidir leis a chinneadh go huathoibríoch cibé an voltas AC nó voltas DC é an comhartha tomhaiste, agus ansin an fheidhm agus an raon ceart a roghnú chun an fhaisnéis cheart a thaispeáint. Léiríonn LoZ impedance íseal (Z). Is ionchur impedance íseal í an fheidhmíocht seo don chiorcad a tástáladh, rud a d'fhéadfadh laghdú a dhéanamh ar an bhféidearthacht go n-earráidí léitheoireachta de bharr voltais strae agus feabhas a chur ar chruinneas a chinneadh an bhfuil nó nach bhfuil voltas ann. Nuair a bhíonn amhras faoin léamh (b’fhéidir de bharr voltais strae) nó nuair a bhíonn láithreacht voltais á thomhas, is féidir suíomh lasc Auto-V/LoZ ar an DMM a úsáid.
