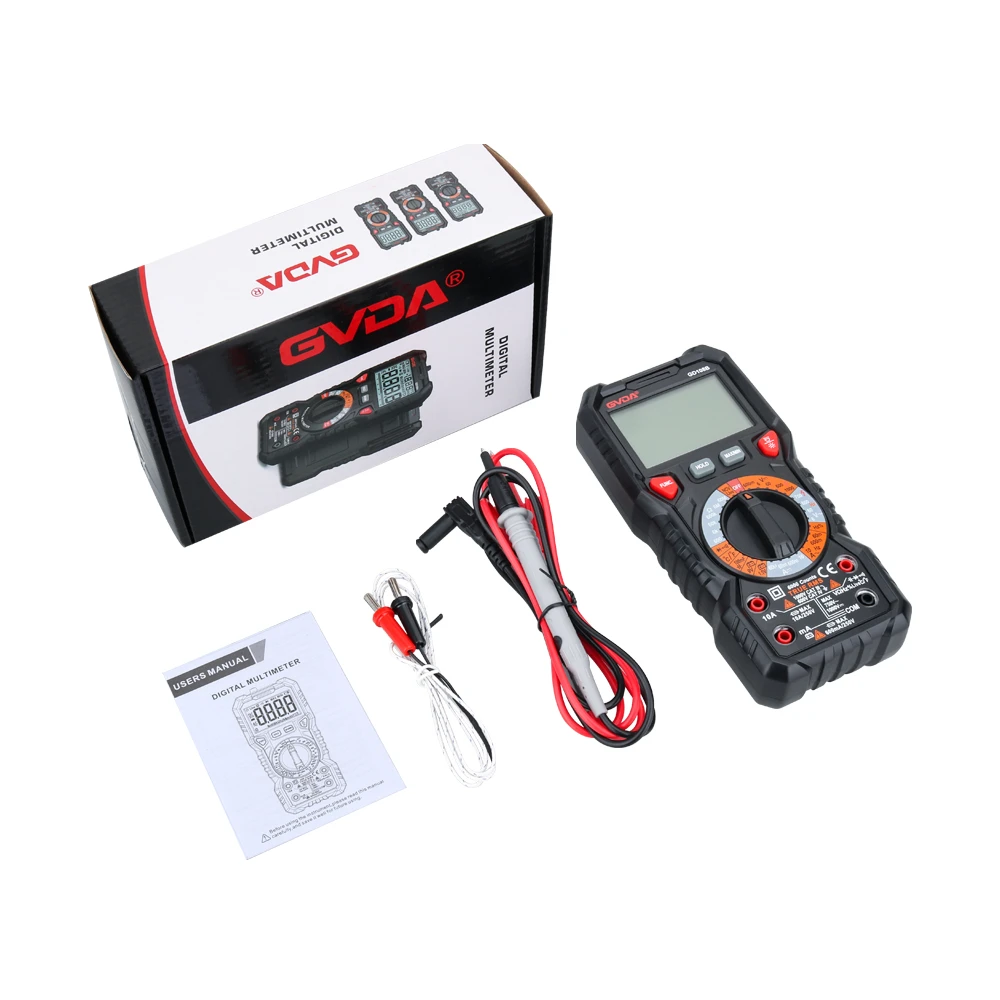

Ilmhéadar Digiteach a Úsáid chun Leathsheoltóirí a Thomhas
1. Diod
Tá voltas ciorcad oscailte dé-óid an iliméadair dhigitigh thart ar 2.8V. Tá an luaidhe tástála dearg ceangailte le dearfach agus tá an luaidhe tástála dubh ceangailte le diúltach. Is é an sruth a sholáthraítear le linn tomhais thart ar 1mA. Is é an luach taispeánta ná neasluach an titime réamhvoltais den dé-óid, agus is é mV nó V an t-aonad. Tá titim voltais chun tosaigh dé-óidí sileacain thart ar 0.3~0.8V. Timpeall 0.1~{{10}}.3V atá an titim sa voltas seolta chun cinn de dhé-óid ghearmáiniam. Agus is lú an titim voltais ar aghaidh de dhé-óidí le cumhacht níos airde. Má tá an luach tomhaiste níos lú ná 0.1V, ciallaíonn sé go bhfuil an dé-óid briste síos, agus tá na treoracha ar aghaidh agus ar ais ag seoladh ag an am seo. Má tá na treoracha ar aghaidh agus droim ar ais araon oscailte, ciallaíonn sé go bhfuil an chuid PN den dé-óid oscailte. Maidir le dé-óid astaithe solais, astaíonn an dé-óid solas nuair a thomhaistear sa treo chun tosaigh é, agus tá titim voltas an fheadáin thart ar 1.7V.
2. Trasraitheoir
Tá dhá nód PN ag an trasraitheoir, an nód astaithe (be) agus an nód tiomsaithe (bc). Déan é a thomhas de réir an mhodha chun dé-óid a thomhas. Le linn an tomhais iarbhír, ní mór na titeann voltais chun cinn agus droim ar ais a thomhas idir gach dhá bhioráin. Teastaíonn 6 thomhas san iomlán. Taispeánann 4 acu ciorcad oscailte agus ní thaispeánann ach dhá cheann an luach titim voltais. Seachas sin, tá an trasraitheoir olc nó trasraitheoir speisialta. (Mar shampla trasraitheoirí banda stad, trasraitheoirí Darlington, etc., is féidir iad a idirdhealú ó ghnáth-thrasraitheoirí trí mhúnla). I dhá thomhas le luachanna uimhriúla, má tá an luaidhe tástála dubh nó an luaidhe tástála dearg ceangailte leis an cuaille céanna, is é an cuaille an bonn. Is é an luach tomhaiste níos lú ná an nód bailitheoir, agus is é an luach tomhaiste níos mó ná an nód astaithe, toisc go ndearnadh an bonn a mheas. Dá réir sin, is féidir an bailitheoir agus an t-astaróir a chinneadh. Ag an am céanna, is féidir é a mheas: má tá an luaidhe tástála dubh ceangailte leis an cuaille céanna, is cineál PNP an trasraitheoir; má tá an luaidhe tástála dearg ceangailte leis an cuaille céanna, is é an trasraitheoir cineál NPN; tá an titim voltas thart ar 0.6V, is feadán sileacain é, agus tá an titim voltas thart ar 0.2V, is Tube gearmáiniam é.
3. SCR:
Is ciorcad oscailte iad anóid, catóide agus leictreoid rialaithe an thyristor. Bunaithe ar seo, is féidir an bioráin anóid a chinneadh agus an bhfuil an thyristor briste síos. Tá nód PN ann freisin idir an leictreoid rialaithe thyristor agus an catóide, ach tá friotóir cosanta idir an leictreoid rialaithe thyristor ard-chumhachta agus an catóide. Is é an luach atá ar taispeáint le linn tomhais ná an titim voltais ar an bhfriotóir.
4. Optocoupler
Is dé-óid astaithe solais é taobh amháin den optocoupler, agus tá an titim voltas le linn tomhais thart ar 1V. Triodóid is ea an taobh eile. Ní thugann cuid acu ach c agus e. Déantar an tomhas a ghearradh amach i dtreonna tosaigh agus droim ar ais. Má tá na trí bhioráin go léir luaidhe amach, beidh na tréithe tomhais mar an gcéanna leis an tríóid thuas. (Feadáin NPN den chuid is mó). Agus ilmhéadar á úsáid agat chun an dé-óid a dhéanamh ar aghaidh, bain úsáid as ilmhéadar eile chun an titim voltas seolta de thrióid c go e a thomhas, atá thart ar 0.15V; dícheangail an t-ilmhéadar atá ceangailte leis an dé-óid agus gearrtar an triodóid c go e, rud a léiríonn go bhfuil an optocoupler go maith.
