Conas cláir chiorcaid a shádráil agus na scileanna chun uirlisí sádrála cláir chiorcaid a úsáid
Úsáideann teicneolaíocht sádrála boird chiorcaid go príomha sádróir luaidhe stáin le haghaidh sádrála, arna ghiorrú mar sádráil stáin.
Meicníocht táthú an bhoird chuaird: faoi ghníomh táthú teasa, ní bheidh sádráil, táthú agus scragall copair leá, leáigh sádróir agus fliuchfaidh an dromchla táthú, ag brath ar ghluaiseacht na n-adamh agus na móilíní idir sádróir agus scragall copair, rud a fhágann idirleathadh. idir miotail chun ciseal cóimhiotail miotail a fhoirmiú idir scragall copair agus weldment, agus scragall copair agus weldment a nascadh chun pointe táthú soladach agus iontaofa a fháil.
Chun sádráil na gclár ciorcad a bhaint amach, tá uirlisí sádrála fíor-riachtanach. Seo thíos na huirlisí sádrála le haghaidh cláir chiorcaid agus a modhanna úsáide.
Áirítear go príomha ar uirlisí táthú boird chuaird: iarann sádrála leictreacha, sádróir agus flosc, agus uirlisí cúnta.

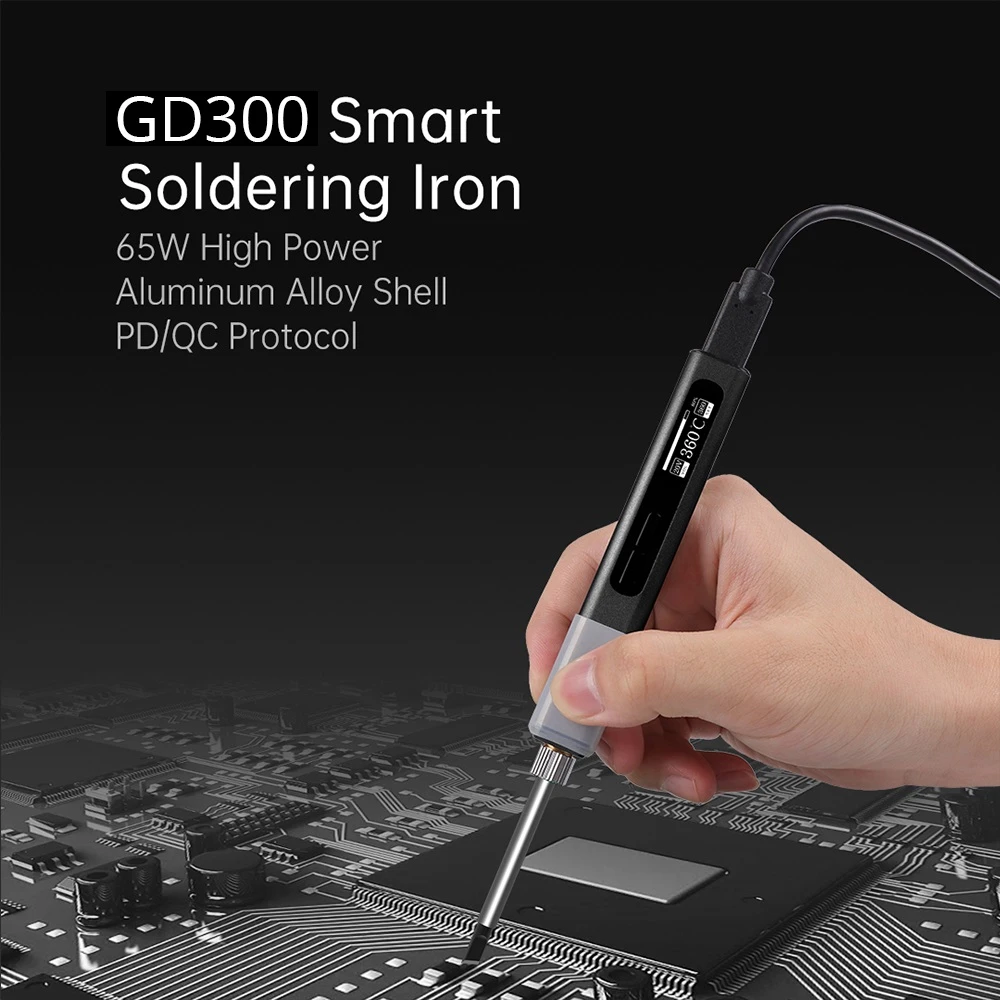

1. Iarann sádrála leictreacha
Is é iarann sádrála leictreacha an uirlis táthú is tábhachtaí i dtáthú boird chiorcaid. Tá struchtúr na n-iarann sádrála leictreacha éagsúla difriúil freisin. Go ginearálta tá iarainn sádrála leictreacha téite go seachtrach comhdhéanta de cheann iarann sádrála, croí iarainn sádrála, bhlaosc, láimhseáil, breiseán, etc. Tá an ceann iarann sádrála suiteáilte taobh istigh den chroí iarainn sádrála agus tá sé déanta as ábhar cóimhiotal copair le seoltacht teirmeach maith mar an tsubstráit. ; Tá iarann sádrála leictreach téite go hinmheánach comhdhéanta de chúig chuid: slat nasctha, láimhseáil, clamp earrach, croí iarainn sádrála, agus ceann iarann sádrála (ar a dtugtar ceann copair freisin). Tá an croí iarainn sádrála suiteáilte taobh istigh den cheann iarainn sádrála (le téamh tapa agus éifeachtacht theirmeach os cionn 85 faoin gcéad - faoin gcéad faoin gcéad). Tá go leor cineálacha iarainn sádrála leictreacha ann, ar féidir iad a roinnt ina théamh díreach, ionduchtú, stóráil fuinnimh, agus modhanna rialaithe teochta; Is féidir an chumhacht a roinnt i gcineálacha éagsúla cosúil le 15W, 2OW, 35W, agus 300W.
Is gnách go mbíonn teocht ceann sádrála iarann sádrála leictreach ísealchumhachta idir 300 ~ 400 céim. Go ginearálta, dá airde an chumhacht agus an teas d'iarann sádrála leictreach, is airde teocht an chinn iarainn sádrála.
Go ginearálta úsáideann ciorcaid chomhtháite táthú, cláir chiorcaid phriontáilte, agus ciorcaid CMOS iarann sádrála 20W a théitear go hinmheánach. Dá airde cumhacht an iarann sádrála a úsáidtear, is amhlaidh is éasca na comhpháirteanna a dhó (go hiondúil nuair a sháraíonn teocht an acomhal trasraitheora 200 céim, beidh sé sruthán amach) agus cuirfidh sé faoi deara na sreanga boird chiorcaid phriontáilte a scaradh ón tsubstráit; Tá cumhacht an iarann sádrála a úsáidtear ró-bheag, ní féidir an stáin sádrála a leá go hiomlán, ní féidir an flosc a luainiú, agus níl na hailt solder réidh agus daingean, atá seans maith go sádráil lochtach.
2. Stán agus flosc
Nuair a bhíonn táthú, sádróir agus flosc ag teastáil freisin.
Ábhar stáin: Is miotail chomhleáite é a fhéadann comhpháirt a nascadh le pointí nasc na gclár ciorcad priontáilte. Is miotal bán airgid bog insínte é stán (Sn) a bhfuil leáphointe 232 céim aige. Tá airíonna ceimiceacha cobhsaí aige ag teocht an tseomra, ní ocsaídítear é go héasca, ní chailleann sé a luster mhiotalacha, agus tá friotaíocht láidir aige le creimeadh an atmaisféir. Is miotal bán gorm éadrom measartha bog é Luaidhe (Pb) le leáphointe 327 céim. Tá friotaíocht láidir creimeadh atmaisféarach ag luaidhe ard-íonachta agus cobhsaíocht mhaith ceimiceach, ach tá sé díobhálach do shláinte an duine. Má chuirtear cion áirithe de luaidhe agus méid beag miotail eile le stáin is féidir sádróir a dhéanamh le leáphointe íseal, cumas sreabhadh maith, greamaitheacht láidir le comhpháirteanna agus sreanga, neart meicniúil ard, seoltacht maith, friotaíocht ocsaídiúcháin íseal, friotaíocht maith creimeadh, agus geal agus hailt solder álainn, ar a dtugtar solder go coitianta. Is féidir sádróir a roinnt ina 15 ghrád bunaithe ar a ábhar stáin, agus ina thrí ghrád: S, A, agus B bunaithe ar a ábhar stáin agus comhdhéanamh ceimiceach na n-eisíontas. Úsáidtear comhpháirteanna leictreonacha táthú de ghnáth sreang solder múnlaithe sreang le croí rosin. Tá pointe leá íseal ag an gcineál seo de shreang sádrála agus tá flux rosin ann, rud a fhágann go bhfuil sé éasca le húsáid.
Flux solder: roinnte ina dhá chineál de réir feidhme: flux agus solder resist.
① Flux
Is féidir le húsáid flux le linn an phróisis táthú cabhrú linn ocsaídí a bhaint as an dromchla miotail, atá tairbheach don táthú agus a chosnaíonn an ceann iarainn sádrála freisin. Féadann sé ocsaídí a dhíscaoileadh agus a bhaint as an dromchla miotail, agus timpeall an dromchla miotail le linn táthú agus téimh, é a leithlisiú ón aer agus ocsaídiú miotail a chosc le linn téimh; Féadann sé teannas dromchla an tsádróra leáite a laghdú, rud atá tairbheach chun sádróir a fhliuchadh. Is féidir sreabháin a roinnt go ginearálta i bhflosc neamhorgánach, flosc orgánach, agus flosc roisín. Faoi láthair, is é an flosc a úsáidtear go coitianta ná cumhrán rosin nó rosin (rosin a thuaslagadh in alcól); Nuair a bhíonn comhpháirteanna nó sreanga níos mó á tháthú, is féidir greamaigh solder a úsáid freisin, ach tá méid áirithe creimneach aige, agus ba cheart iarmhair a bhaint go tráthúil tar éis an táthú.
② solder resist
Is féidir le flosc blocála solder dromchla boird na gclár ciorcad priontáilte a chlúdach nach gá sádráil a dhéanamh, ionas nach féidir an sádróir a shádráil ach amháin ar na hailt solder riachtanach, is féidir leis an bpainéal a chosaint ó thionchar teasa beag le linn táthú agus nach bhfuil sé éasca le. blister, agus féadann sé freisin cosc a chur ar idirlinne, tarraingt tip, ciorcad gearr, sádráil lochtach, etc.
Nuair a bhíonn flux á úsáid, ní mór é a chur i bhfeidhm i gceart de réir mhéid an limistéir agus stáit dromchla an weldment. Má tá an méid ró-bheag, cuirfear isteach ar cháilíocht an táthú. Má tá an méid ró-mhór, déanfaidh an t-iarmhar flux na comhpháirteanna a chreimeadh nó feidhmíocht inslithe an bhoird chuaird a dhéanamh níos measa.
